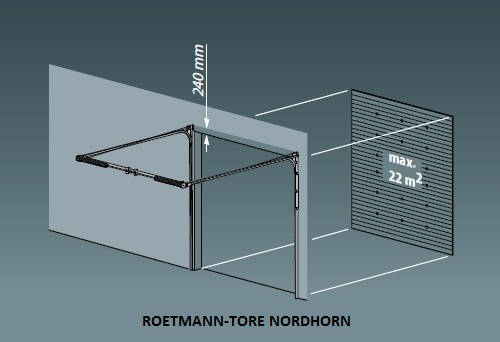

T240 Niedrigsturzumlenkung
| Seitenplatz: | |
| Zugseil: | Seitenplatz links 125mm Seitenplatz rechts 125mm |
| Haspelkette: | an Bedienseite zuzüglich 120mm |
| Elektroantrieb: | an Bedienseite zuzüglich 220mm |
| Sturzhöhe: | mind. 240mm |
| Raumtiefe: | LH + 1000mm |
| (Rechteckrohr zur Zwischenlagerung der Federwelle wird mitgeliefert) max. Torblattfläche 22 qm | |

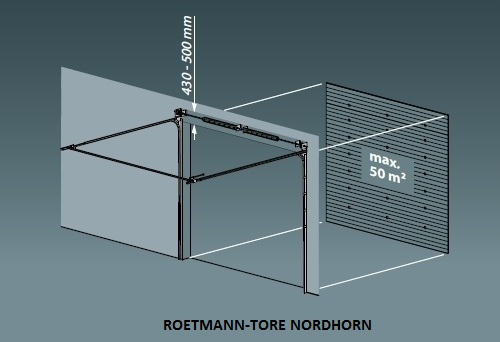

T450 Standardbeschlag
| Seitenplatz: | |
| Zugseil: | Seitenplatz links 125mm Seitenplatz rechts 125mm |
| Haspelkette: | an Bedienseite zuzüglich 120mm |
| Elektroantrieb: | an Bedienseite zuzüglich 220mm |
| Sturzhöhe: | 450mm |
| Raumtiefe: | LH + 650mm |

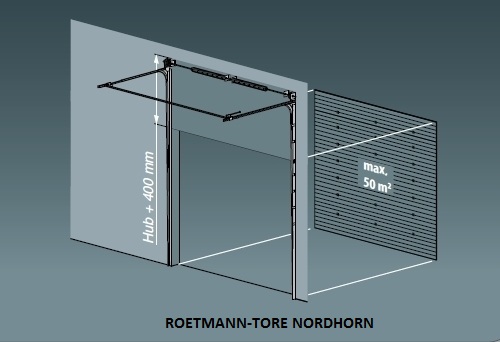

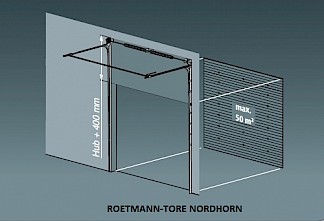

T400 Höherführung
| Seitenplatz: | |
| Zugseil: | Seitenplatz links 125mm Seitenplatz rechts 125mm |
| Haspelkette: | an Bedienseite zuzüglich 120mm |
| Elektroantrieb: | an Bedienseite zuzüglich 220mm |
| Sturzhöhe: | min. 750mm, max. 3400mm |
| Raumtiefe: | LH ./. Hebung + 600mm |

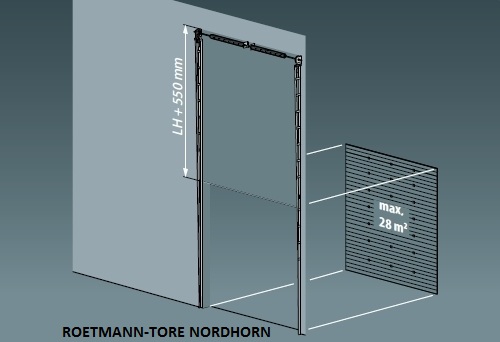

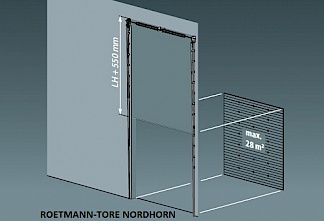

T500 Senkrechtläufer
| Seitenplatz: | |
| Zugseil: | Seitenplatz links 125mm Seitenplatz rechts 125mm |
| Haspelkette: | an Bedienseite zuzüglich 120mm |
| Elektroantrieb: | an Bedienseite zuzüglich 220mm |
| Sturzhöhe: | LH + ca. 550mm |
| Raumtiefe: | ca. 500mm |
Die Beschläge T240, T450 und T400 können der Dachneigung folgend mit max. 25 Grad Steigung geliefert werden. Die Sturzhöhe erhöht sich hierbei.
Die Beschläge T400 und T500 können mit servicefreundlicher unten liegender Federwelle geliefert werden.
Bitte fragen Sie für Sonderausführungen an.
Tore bei LB <6000mm und LH >2400mm können mit einer Schlupftür ausgestattet werden.
Bei Torhöhe <4000mm ist eine Abhängung der waagerechten Laufschienen erforderlich. Bei Torhöhe >4000mm sind zwei Abhängungen der waagerechten Laufschienen erforderlich. Die erforderliche Unterkonstruktion ist bauseits zu erstellen.
